輕薄AI筆記本標桿，HUAWEI MateBook X Pro 2024用料分析

　　HUAWEI MateBook X Pro 2024筆記本電腦可以說是目前輕薄本的標桿產品，通過航空級鎂合金材料、云隼架構、柔性OLED屏幕，以及高集成度的硬件配置，實現了980g超輕薄設計;同時，基于酷睿Ultra系列處理器，全新升級的華為鯊魚鰭散熱系統，提供強悍的性能，保障高效流暢的運行;還首次搭載了華為盤古大模型，通過AI專屬芯片加持，輔助用戶高效工作、學習。

　　作為華為旗下最新一代旗艦級產品，HUAWEI MateBook X Pro 2024內部用料也代表著目前市場的頂級水準，受到眾多消費者以及行業從業者的廣泛關注。

　　通過拆解可以清晰地看到，HUAWEI MateBook X Pro 2024筆記本電腦內部采用了三段式主板結構設計，中間穿插散熱系統;電池組也由3塊電池串聯組成，使得機身能夠更加輕薄，從而帶來極致的便攜性。

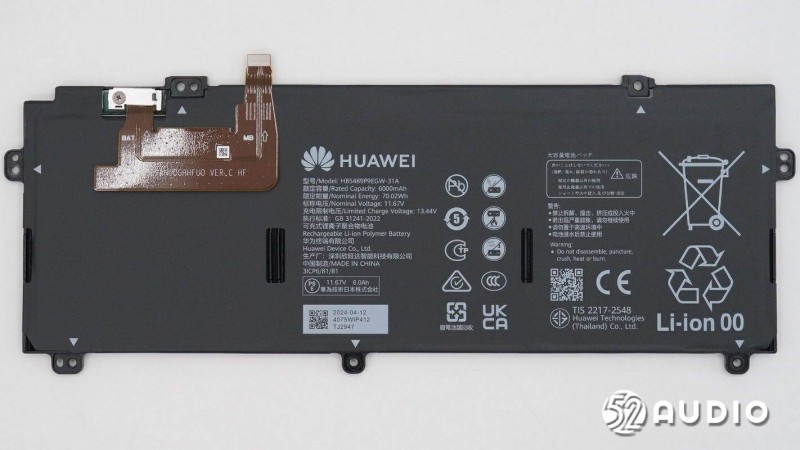

　　HUAWEI MateBook X Pro 2024電池組由華為自主設計，深圳欣旺達智能科技有限公司生產，型號：HB5489P9EGW-31A，額定容量：6000mAh，額定能量：70.02Wh，標稱電壓：11.67V，充電限制電壓：13.44V。

　　HUAWEI MateBook X Pro 2024搭載的鯊魚鰭散熱組件，由兩組散熱風扇、純銅鰭片及均熱板組成。散熱風扇型號：B65D6HA23A2，DC 5V-0.50A，來自東莞鴻盈。

　　HUAWEI MateBook X Pro 2024筆記本電腦主板電路一覽。

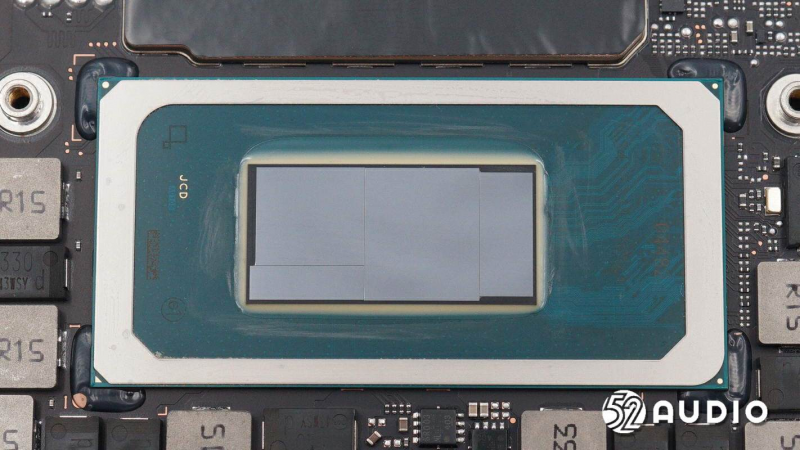

　　HUAWEI MateBook X Pro 2024搭載的處理器在各大商城的產品介紹中已有明確提及，此款為酷睿Ultra7版本，內置英特爾Ultra7 155H處理器，采用Intel 4制程工藝，具備16核心22線程，最高睿頻為4.8GHz，并具備24M緩存。這是英特爾首款使用Chiplets的處理器，由4個不同功能的單元組成，與傳統的處理器不同，具有更高的能效和更低的能耗。

　　供電控制器來自MPS芯源半導體，絲印MP29000。

　　充電控制器為SouthChip南芯SC8886芯片，輸入范圍從3.5V到24V，輸出范圍3V到20.8V，支持1到4節電池的充電管理，支持預充電、恒流充電、恒壓充電。SC8886符合Intel IMVP8/IMVP9規范，包括系統電源、輸入電流、充電或放電電流監測和處理器熱指示。SC8886支持直通模式，以減少正向充電過程中的開關損耗。

　　TI德州儀器TPS51396同步降壓穩壓器。

　　左側副板電路一覽，背面貼有散熱貼紙。

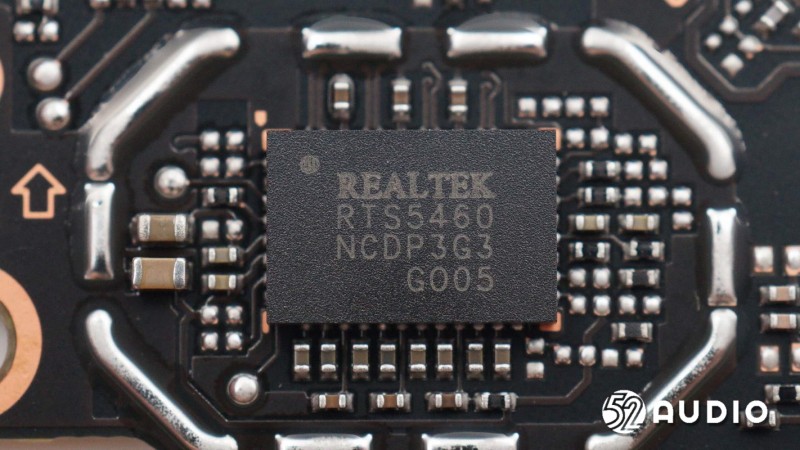

　　USB-C PD控制器來自Realtek瑞昱，型號：RTS5460 。

　　另外一顆Realtek瑞昱RTS5452E Type‑C PD控制器，集成所有Type‑C通道配置 (CC) 功能、電源傳輸功能(包括BMC PHY、協議、策略引擎和設備策略管理器)、AUX/HPD檢測模塊、SBU開關、BC1.2、USB2.0 MUX (2:1) 和 VCONN開關。

　　右側副板電路一覽，背面大面積屏蔽鋁箔覆蓋，也采用了Realtek瑞昱RTS5452EPD控制器和TI德州儀器TPS51396同步降壓穩壓器。同時搭載有兩顆intel英特爾JHL9040R雷電4 Retimer芯片，對應兩個USB-C接口。

　　intel英特爾JHL9040R雷電4 Retimer芯片。

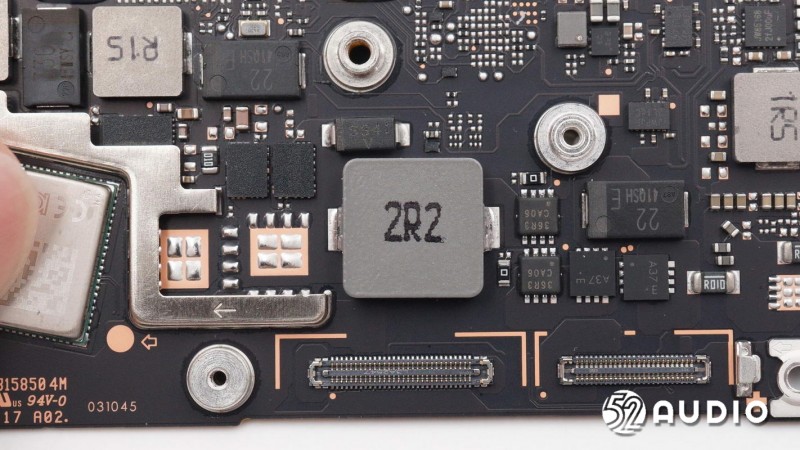

　　三段式主板上，除了以上主動元器件之外，還搭載了16顆合金電感，均來自Sunlord順絡電子的MWSC系列一體成型功率電感，主要用在DC-DC電源轉換電路，把從電源轉換器輸入的直流電源，轉換成如CPU、GPU、DDR等核心設備所需的、符合要求的直流電源。

　　作為DC-DC電源轉換電路的核心部件之一，功率電感器直接影響電路工作時的穩定性和轉換效率，如果功率電感器的性能不符合要求，則可能導致筆記本工作不穩定、增大發熱量，甚至經常死機。

　　順絡電子MWSC系列一體成型功率電感采用目前市場上較為先進的電感器技術，能夠在較小的體積內提供較大的電流承受能力，滿足筆記本等產品的輕薄化需求。同時具有更高的機械強度和更好地磁路閉合性，減少了焊接點和接點，提高了可靠性;采用合金粉磁材，具有高飽和電流，低DCR、低損耗、高效率等特點，無鹵素，符合RoHS標準，-55℃~+125℃寬工作溫度范圍，非常適合對性能、效率、可靠性和安全性要求較高的產品應用。

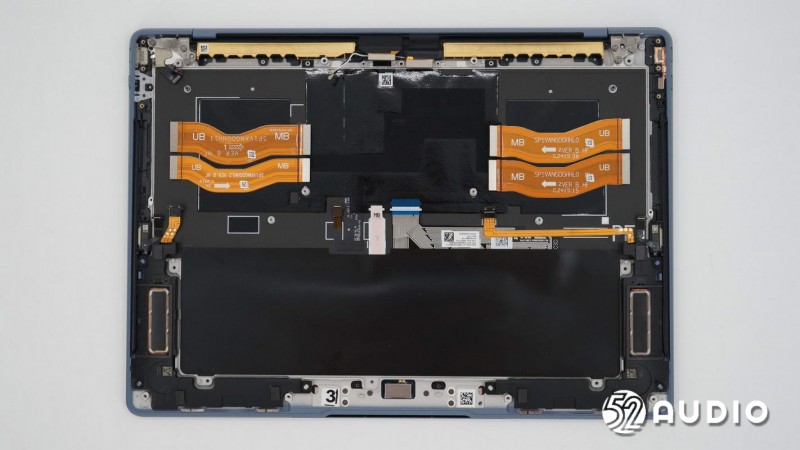

　　取掉主板、電池和散熱模組后，腔體內部結構一覽。兩側設置對稱式揚聲器單元，上方散熱孔內側結構上印刷WiFi天線，下方設置有振動馬達。

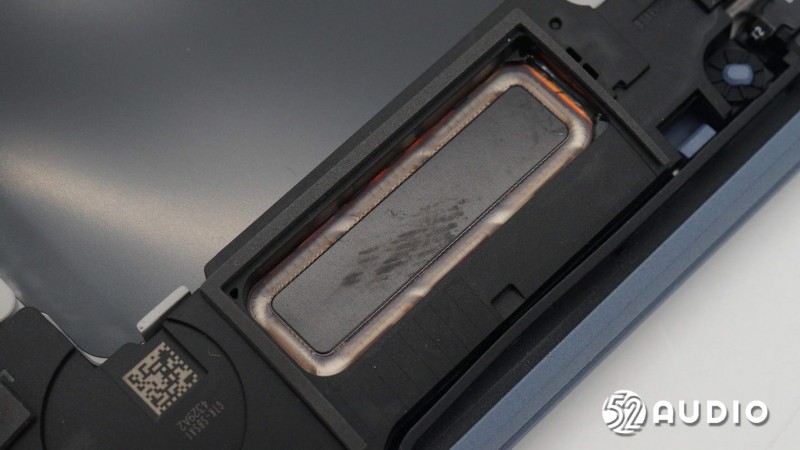

　　筆記本內部搭載的低音單元。

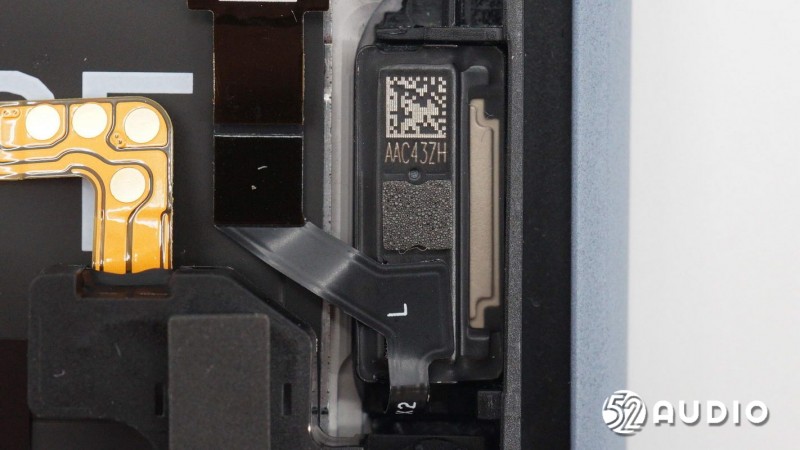

　　筆記本內部搭載的高音單元。

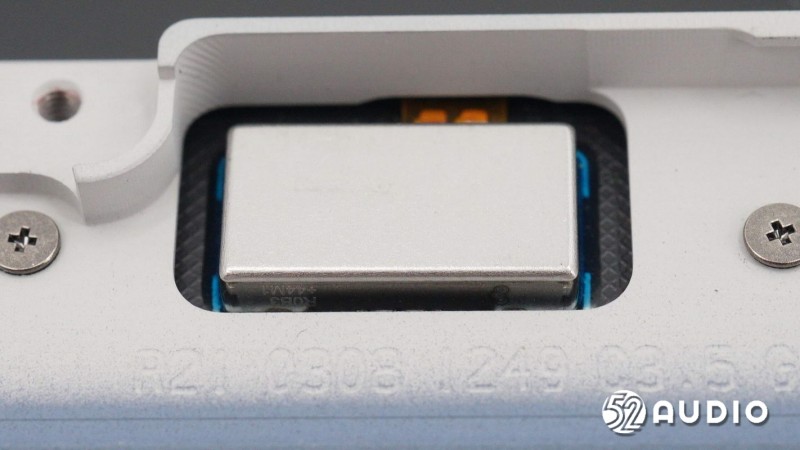

　　壓力觸控板內部的X軸線性馬達，鐳雕型號“R0B3”。

　　總結

　　作為華為旗艦級產品，HUAWEI MateBook X Pro 2024筆記本電腦通過創新的材料運用、精湛的工藝制造、高集成度的結構設計和硬件配置，打造極致輕薄的便攜體驗，搭配不俗的的性能表現和便捷的AI功能，受到了市場的廣泛關注。

　　通過拆解，我們可以看到HUAWEI MateBook X Pro 2024內部精巧的結構設計，同時獲悉到了部分硬件配置信息，包括英特爾Ultra7 155H處理器，芯源半導體供電控制器，南芯SC8886充電控制器，TI TPS51396同步降壓穩壓器，瑞昱RTS5460、RTS5452EUSB-C PD控制器，英特爾JHL9040R雷電4 Retimer芯片，順絡電子的MWSC系列一體成型功率電感，以及6000mAh電池組、鯊魚鰭散熱系統，通過這些硬件配置的精密協同，為產品提供安全流暢的運行。
