SDS增勢迅猛 青云QingCloud如何用新技術支撐企業關鍵應用

　　基于x86架構的SDS存儲解決方案正進入企業級存儲市場，逐步替代原有的傳統SAN存儲產品。

　　1:IDC追蹤報告：SDS增勢迅猛

　　據IDC在2017年9月發布的預測報告顯示，從2017年到2021年，SDS在全球的營收將從2016年的85億美元增長到2021年的161億美元，年復合增長率達到13.5%，而其中，由于HCI市場的不斷擴大，用于HCI的SDS全球營收的年復合增長率將高達26.6%。

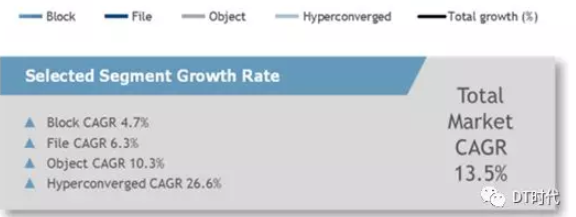

　　IDC預測，從2017年到2021年，SDS在塊數據、文件數據、對象數據以及HCI等細分市場的營收將持續增長，其中SDS在HCI方面的年復合增長率將高達26.6%，SDS總體年復合增長率達到13.5%。

　　SDS與HCI之間有著非常緊密的聯系。SDS是HCI的重要組成部分，但HCI以“一體化”整體解決方案的交付方式先于SDS獲得用戶市場的認可，為與更早時候出現的服務器+傳統SAN一體交付的“融合基礎設施(Converged Infrastructure)”相區別，HCI因?yàn)槠溆?jì)算與存儲更加緊密地部署在同一物理服務器節點上，故被稱之為“超融合基礎設施(Hyper Converged Infrastructure)”。隨后，軟件定義存儲(Software Define Storage，SDS)的概念被提出，HCI中的存儲子系統——基于x86商用服務器的分布式存儲系統，被看作是SDS在產品實現上的典范，進而在用戶市場獲得迅猛增長。

　　另一方面，HCI融合了計算、存儲以及網絡子系統形成一體化的整體解決方案，而計算子系統的成熟度較高，多種可選計算子系統的性能水平并無明顯差距;并且在網絡方面也無特別需求，反倒是存儲子系統的性能水平成為HCI方案的關鍵，直接決定了HCI綜合性能發揮。換而言之，HCI的成功幫助SDS進入更多企業用戶的視野，而HCI的成功又有SDS不可磨滅的功勞。

　　SDS是HCI不可缺少的基石，在HCI場景下，SDS控制器多安裝在單獨的虛擬機上或作為Hypervisor中的一個進程，但因?yàn)槎际腔�于x86商用硬件，所以SDS控制器是安裝在物理機還是虛機內，在技術上并無本質區別。隨著市場對SDS的接受程度越來越高，為了更靈活地滿足不同應用場景下對存儲提出的不同性能需求，存儲與計算(應用服務器)分離部署的場景也在增多。基于x86服務器獨立部署的SDS方案，因?yàn)檐浻布�解耦，不依賴特定硬件等特性，在�?dú)立部署時，SDS能夠根據不同環境提供塊數據、文件數據以及對象數據等對應的存儲接口。

　　如圖一所示，SDS與HCI融合部署仍是其主流應用場景，但用于滿足塊數據、文件數據以及對象數據存儲需求的獨立部署模式也獲得了較高的年復合增長率。即使是年復合增長率最低的塊數據存儲市場，SDS方案也有接近5%的年復合增長率，預計到2021年，其全球營收將達到2.5億美元左右。增長率雖然最小，卻有非凡的意義，塊數據存儲在以往都主流使用傳統SAN存儲，而SDS在塊數據存儲市場的增長，意味著其將逐步替代傳統SAN存儲。而在塊存儲市場，SDS的另一個名字更為知名——Server SAN。

　　SDS在中國市場的銷售額也正飛速增長，且與全球市場不同的是，Server SAN的增長率高于全球平均水平，中國用戶對Server SAN的接受程度更高。據IDC今年3月發布的HCI與SDS在中國市場的細分報告顯示，HCI和SDS在2017全年銷售總額分別超過了3.7億和4億美元，而其中2017年第四季度的銷售額分別達到了1.57億和1.5億美元，均超過了全年銷售總額的三分之一。

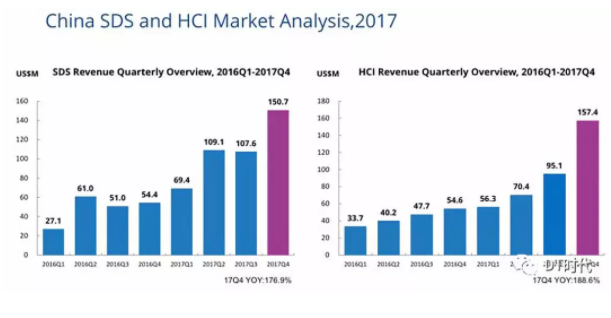

　　據IDC最新報告顯示，與2016年第四季度相比，2017年第四季度，HCI和SDS的銷售額同比了增長188.6%和176.9%(圖表來源于IDC)，Q4的銷售額幾乎占據了全年銷售總額的三分之一

　　2：全閃Server SAN：將替代傳統SAN

　　Server SAN這一分支的誕生，標志著SDS開始進入主流市場，在產品布局上完成了對企業主流應用場景的覆蓋。而Server SAN本身所具有的三大特點也使得其替代傳統SAN存儲成為可能：

　　首先，Server SAN都是基于標準的x86商用硬件，或者說，Server SAN的核心是軟件，其可以安裝在任意x86服務器之上，而非像傳統SAN存儲那樣需要有專門設計的存儲硬件。這就使得其具有靈活的部署選擇，既可以獨立部署(如Server SAN)，也可實現超融合部署(HCI)。

　　在存儲資源方面，SSD是必選項，用以加速硬盤，這使得其性能保持在一定水平之上。同時，隨著閃存單位成本的下降，用閃存全面替代硬盤可以提供更高的存儲性能，相比于硬盤，閃存的每IOPS成本和IO響應時間都有巨大優勢，而與這兩大特點最契合的就是以數據庫為代表的企業塊數據存儲場景，這也是傳統SAN存儲最主要的陣地，全閃存配置SDS用以滿足塊數據存儲需求，即Server SAN。

　　并且，相對于傳統SAN存儲需要專門的存儲網絡(如FC、IB或iSCSI)，Server SAN與前端計算采用相同的以太網絡，不僅能夠降低網絡的復雜度，也有助于成本節省。

　　隨著具有更高性能的NVMe SSD以及支持RDMA技術的25GbE網絡走向普及，相比于傳統SAN專有硬件設計，Server SAN只需從軟件堆棧上作出改變就能利用新技術帶來的性能提升，這將極大地推動了Server SAN進入企業關鍵應用領域，同時也給創新型SDS提供商帶來彎道超車的機會。

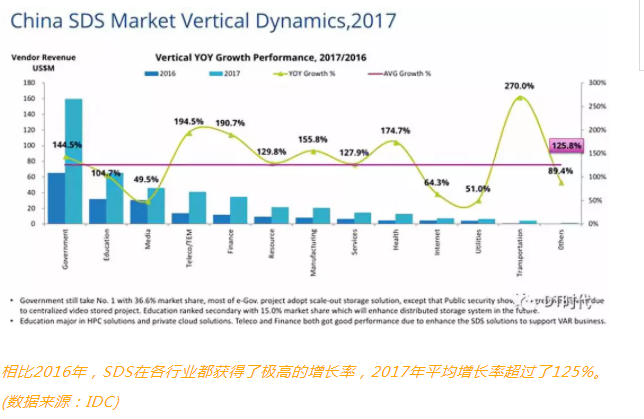

　　據IDC的預測數字顯示，到2022年，中國市場的SDS產品年銷售額將突破10億美元，HCI的年銷售額也將接近9億美元。2017年，HPC、VSS、流媒體、云原生應用、歸檔、VDI以及DB等應用場景成為SDS產品的主要增長領域。其中VDI和DB都屬于塊數據存儲場景，而塊數據存儲場景在以往通常是傳統SAN存儲的“天下”，但SDS在這兩個場景的增長分別超過了60%和30%。這意味著Server SAN正在逐步取代傳統的SAN存儲。

　　旺盛的市場需求正促使諸多新興供應商加入到HCI市場當中，HCI以一體化交鑰匙的方式交付給用戶，大幅簡化了部署實施過程。而HCI重存儲的特點也讓在SDS領域有經驗積累的廠商能夠迅速加入進來。其中較為典型的例子就是青云QingCloud，青云QingCloud原本是一家公有云服務提供商，在2017年提出了“全模云”概念，同時支持分布式和集中式業務架構的云端部署，希望根據不同用戶不同應用場景下的不同需求提供靈活且適宜的產品或組合解決方案，推出了包括Bare Metal(裸金屬服務器)、NeonSAN以及RadonDB等多種滿足企業用戶所需的產品及服務。其中NeonSAN是面向企業關鍵應用負載所推出的一款新的塊數據存儲產品(Server SAN)，同時也可以作為其青立方超融合系統的底層多維存儲選擇之一。

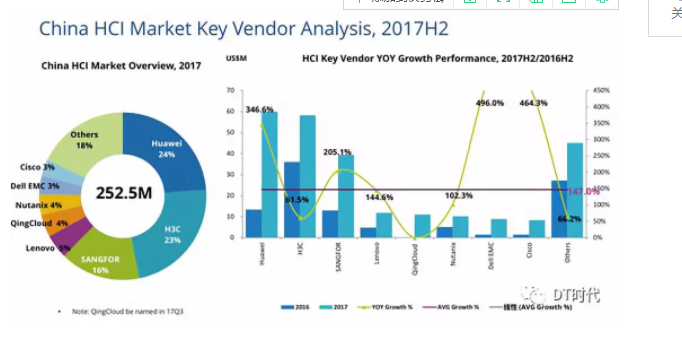

　　青立方超融合系統從2017年第三季度才開始被IDC納入統計，近下半年兩個季度，就占據了4%的中國地區市場份額，即使放到全年來看，青云QingCloud占據了3%左右的市場份額(數據來源：IDC)

　　3：QingStor NeonSAN：新技術支撐企業關鍵應用

　　青云QingCloud 自主研發的QingStor NeonSAN是一款符合軟件定義存儲理念的分布式存儲系統，其支持HDD、SATA SSD、NVMe SSD乃至Intel Optane等多種存儲介質，并可選10GbE或新一代25GbE網絡，通過不同的硬件組合，能夠?yàn)椴煌瑧?yīng)用場景下的不同存儲性能需求提供靈活選擇;同時也能根據應用特點融合部署在虛擬化環境(HCI)，或者分離部署在商用x86服務器之上(Server SAN)，Oracle RAC、SQL Server等核心數據庫集群、物理機和容器高可用架構、大數據分析計算等應用場景都有相匹配的NeonSAN產品。經過E企研究院的測試結果顯示：在采用NVMe SSD+25GbE(RDMA)技術后的NeonSAN，其單卷(Volume)可提供不低于10萬IOPS的隨機讀寫性能，容量可擴展到100TB，單個NeonSAN節點隨機讀寫性能最高可達50萬IOPS。

　　QingStor NeonSAN主要有四個大的功能角色組成：

　　(1)Zookeeper用于集群管理，進行注冊發現服務，新加入的NeonSAN節點會自動注冊到Zookeeper;

　　(2)中心節點(Center Node)用于NeonSAN的控制節點，類似SDS中的控制平面(Control Plane)，通過一主多從模式來實現高可用，當主控制節點不可用時，通過Zookeeper可以自動產生新的主控制節點;

　　(3)元數據信息存放在MySQL Plus數據庫中，MySQL Plus是一個分布式數據庫集群，可以分布到所有NeonSAN之上，主控制節點可自動訪問MySQL Plus以獲取元數據信息;

　　(4)Store Node主要用于數據服務，類似SDS中的數據平面(Data Plane)。

　　QingStor NeonSAN通過多副本機制來保證數據的高可用，副本數量可以設置為一、二、三或更多(默認為三)，接收到應用服務器的寫請求之后，其在寫入主副本的同時，Replicator進程會同時將數據副本發送到其他NeonSAN節點，當主副本與從副本的都寫入成功之后，再返回應用服務器寫入成功，這種機制保證了數據各副本之間的強一致性。

　　NeonSAN數據寫入流程圖，在全閃存陣列中，NeonSAN內部存儲網絡使用支持RDMA技術的新一代25GbE網絡，利用RDMA，數據本地寫入與遠程節點數據寫入擁有幾乎一致的響應時間，這可大幅降低NeonSAN數據寫入延遲.

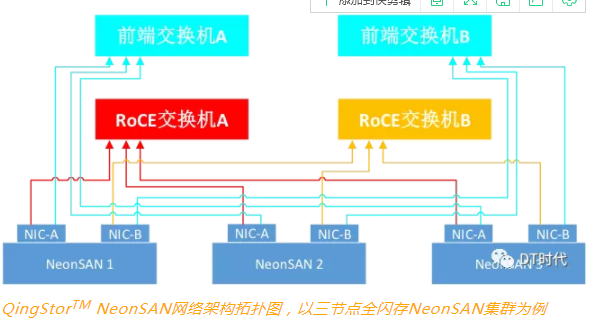

　　除了數據存儲的高可用之外，存儲系統還需要關注存儲網絡的高可用。與傳統SAN存儲的雙控制器或多控制器來實現高可用不同，青云NeonSAN的存儲網絡高可用是通過交換機和數據鏈路的冗余來實現高可用，如下圖所示：

　　每個NeonSAN節點上都配備了2張雙端口網卡，每個端口都連接到不同交換機上。其中互為冗余的兩臺前端交換機作為服務網絡，即為前端應用服務器提供數據讀取服務;兩臺支持RDMA技術(即RoCE，RDMA overConverged Ethernet)的25GbE交換機作為數據網絡，主要用于NeonSAN的多副本寫入等數據交換操作。

　　作為支撐企業關鍵應用的數據存儲解決方案，NeonSAN在注重高可用性的同時，也致力于提供更高的性能。因此，在NeonSAN開發過程中，簡潔是第一原則，所有存儲軟件堆棧都以“簡單”為第一優先級以充分發揮NVMe SSD的高性能優勢。

　　除了對IO路徑進行優化之外，NeonSAN還提供了諸多企業存儲常用功能，比如標準iSCSI接口支持，和最新的NVMe over Fabric規范支持，以及多路徑故障切換、無中斷的數據恢復、遷移和容量均衡等功能。

　　QingStor NeonSAN通過多副本與多數據鏈路的機制達到數據存儲與服務的高可用，利用NVMe SSD+25GbE(RDMA)來提升存儲性能，輔以“簡潔”的存儲軟件堆棧最大限度發揮NVMe SSD的高性能優勢，并支持多種企業關鍵應用常用功能來滿足不同應用場景下的存儲功能需求，這一系列特點已經讓NeonSAN具備了替代傳統SAN存儲的基礎。目前，青云QingCloud正在引入Intel提出的SPDK，以進一步提升NeonSAN性能。

　　在下一篇文章中，E企研究院將針對企業關鍵應用場景特點，構建一個貼近真實的Oracle RAC數據庫應用環境，用以評估QingStor NeonSAN在真實環境中的性能表現，歡迎繼續關注!

　　來源: 原創： E企研究院  DT時代
