手機最強芯片！天璣9300全大核性能大魔王橫空出世！

　　前不久，聯發科天璣9300 旗艦5G生成式AI移動芯片正式發布，以“高智能、高性能、高能效、低功耗”的基因級產品特性脫穎而出，引來數碼圈網友的瘋狂圍觀。早在天璣9300正式發布之前，其采用的創新全大核CPU架構就已經揚名在外，如今終于露出了廬山真面目，全大核果然芯更強，一出場就成為旗艦新標桿，魔法芯片名不虛傳，一起看看天璣9300全大核是如何讓用戶體驗全飆的吧。

　　天璣9300采用臺積電第三代4nm制程。不同于應用創新的全大核CPU架構，包括4個Cortex-X4超大核和4個Cortex–A720大核，超大核最高主頻達3.25GHz，大核主頻為2.0GHz，CPU峰值性能提升達40%，同性能功耗可節省33%。天璣9300還率先支持LPDDR5T 9600Mbps內存。

　　常溫環境下，天璣9300的安兔兔v10跑分可超過213萬，在“極限挑戰”中，其安兔兔v10跑分居然能超過220萬，遠超A17 Pro和驍龍8G3，綜合性能已經毫無疑問是最強。在Geekbench v6多核測試中，天璣9300實驗室CPU多核性能直逼8000分大關，恐怖性能已是絕對的第一，直接秒殺A17 Pro和8G3�？赡懿簧偃藭�好奇，聯發科為何要激進地采用如此大的規模，天璣9300又是如何實現性能大幅提升，功耗大幅降低的?

　　移動端APP應用正快速地多元化，復雜化，用戶也更多地習慣于同時使用多應用，類似邊玩游戲邊看攻略視頻的場景已經成為用戶的日常，而且現在的手機APP簡直就是“包羅萬象”，一個APP恨不得個個打造成《原神》，與“輕量化”漸行漸遠，智能手機的日常負載早就開始不那么“日常”了。再來，折疊屏手機越來越火，兩面屏幕干一件事兒也太浪費了，多屏運行多個應用也是個趨勢，再加上現在端側生成式AI應用部署加速，所以說傳統架構顯然已經摸到瓶頸了。

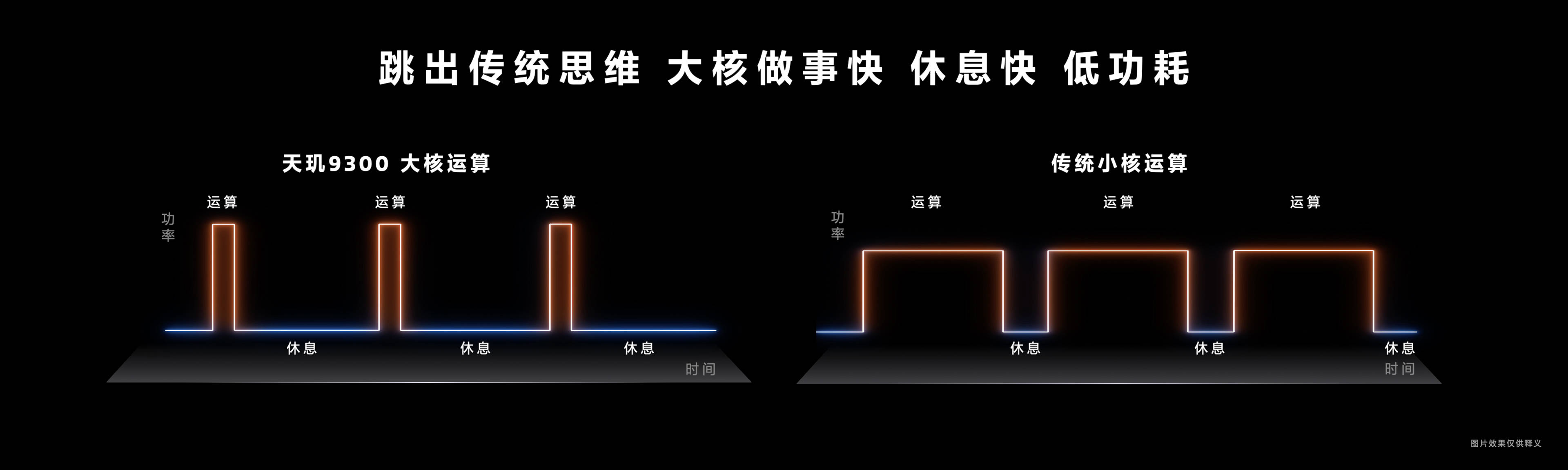

　　天璣9300則跳出傳統，從“超大核、大核、小核”的組合，開創性地設計了“4個超大核和4個大核”的創新全大核CPU架構。而且，天璣9300的全大核和大核性能更強，通過更精準的調度策略，效率更高，從而可以更快完成運算，更早“休息”，實現性能和能效的提升。

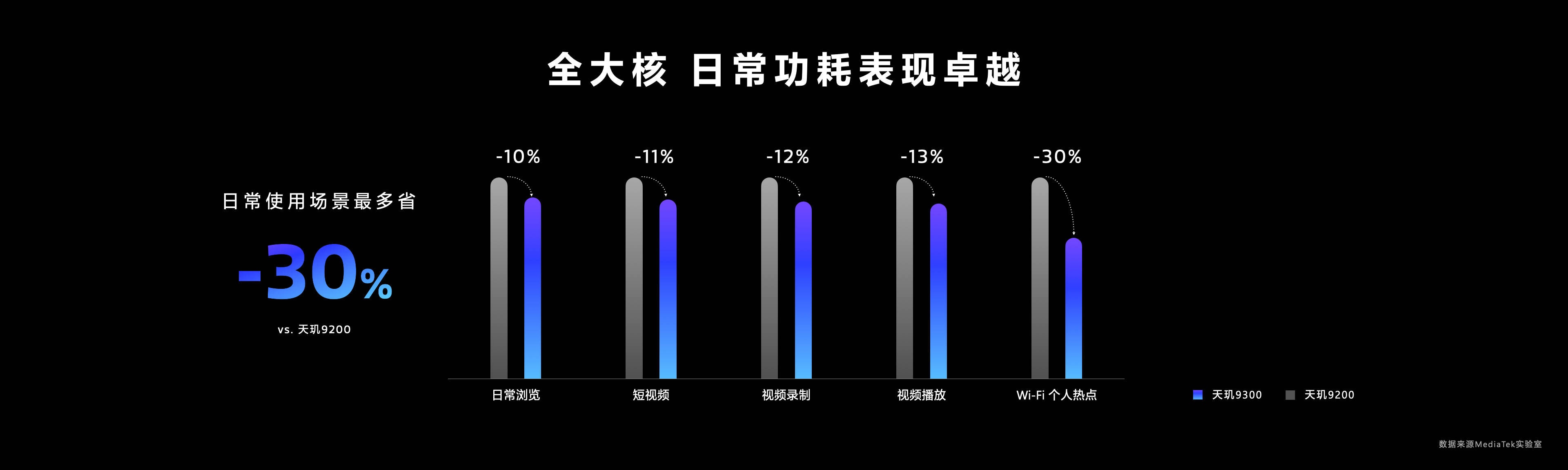

　　全大核CPU中低負載時低頻運行，功耗更低且效率更高，畢竟大馬才能拉大車，拉小車更省力，但小馬只能拉小車，拉大車就是加倍費力。所以天璣9300的日常功耗表現同樣驚艷，像日常瀏覽、刷短視頻、錄制視頻、播放視頻還有開啟Wi-Fi熱點這些日常使用場景功耗最多可以降低30%。

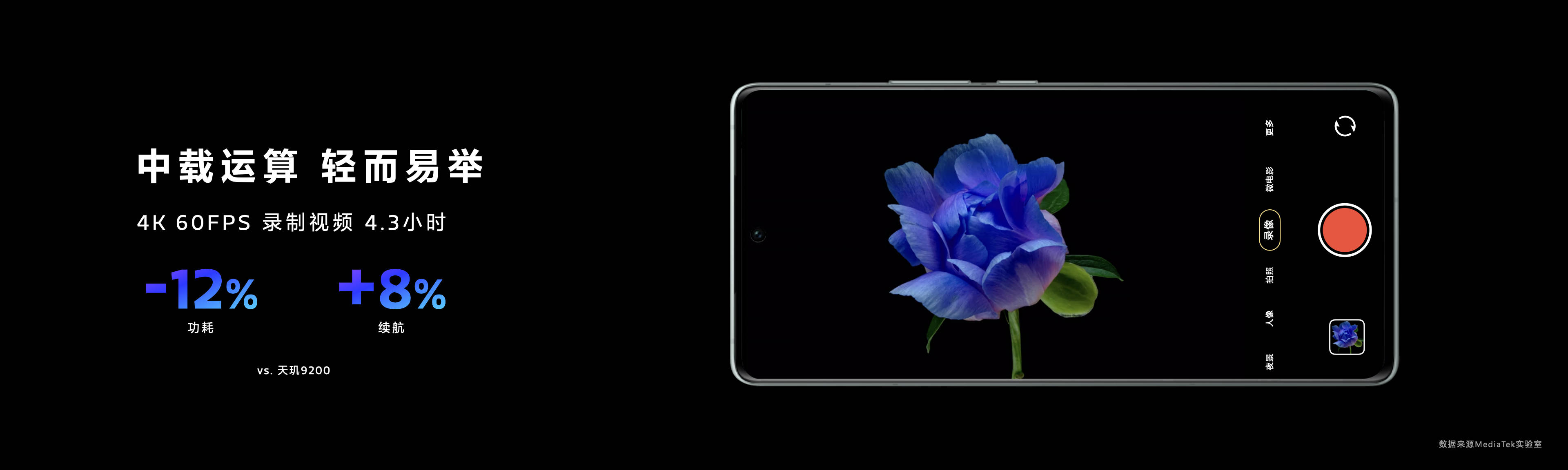

　　實測成績也證明了這點：錄制4K 60FPS 視頻屬于中負載場景，天璣9300功耗可降低12%。

　　在高負載和多應用并行場景，全大核8個高性能核心協同計算，把每一份性能都用在“刀刃上”，超級強悍的性能和能效讓天璣9300應對自如。在實測中，搭載天璣9300的終端在游玩最高畫質《原神》30分鐘的同時進行微信視頻通話，平均幀率提升超過15%，功耗卻降低約12%，這簡直就是能效魔法。

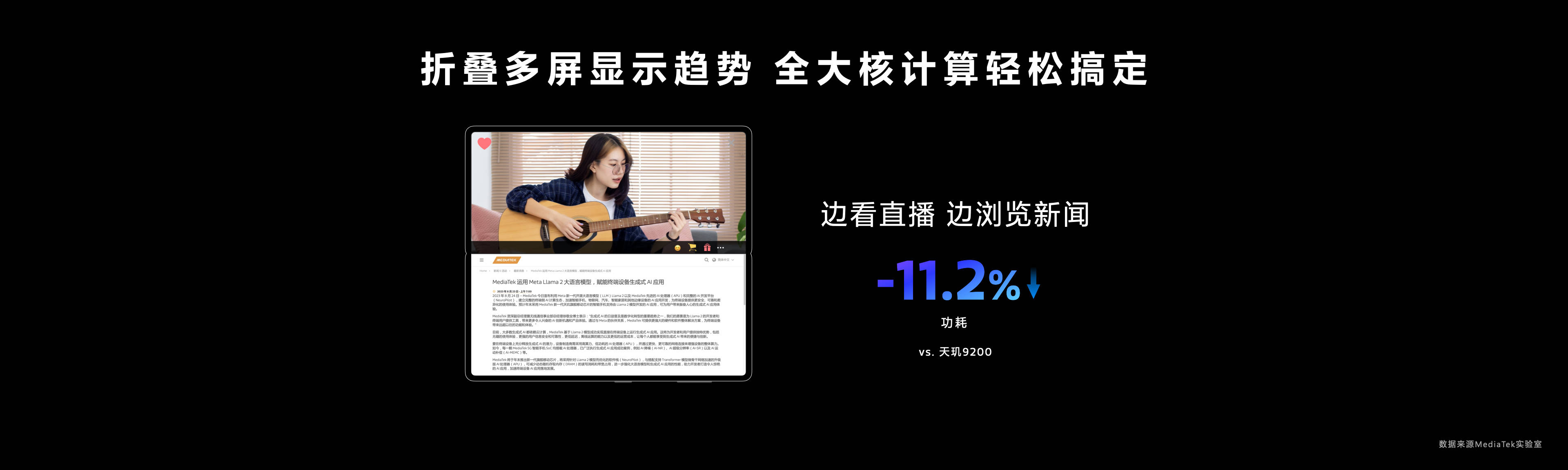

　　折疊屏手機的多屏顯示對于全大核架構來說也是小菜一碟。比如邊看直播，邊瀏覽新聞時，天璣9300功耗可下降約11%。

　　同時，天璣9300的全大核CPU架構已經提供足夠強大的算力基礎，可以為生成式AI、游戲、影像、顯示等多個方面帶來超強性能加持。全大核架構帶來的實際體驗增益意味著，全大核計算時代已經到來，在聯發科引領下，這已是旗艦手機芯片的必然發展趨勢。從另一個角度而言，創新，不僅僅代表技術的突破，更是行業格局的重塑。全大核架構打破常規帶來的是行業的跨越式進步，手機行業出現更多這種敢為人先的廠商，用戶的體驗才能持續進化和升維。
